FIZISKĀ SPECIFIKĀCIJA |
||||||
|
Nominālais spriegums Nominālā ietilpība (10 HR) |
12V 100Ah |
|
||||
|
Izmērs |
Garums Platums Konteinera augstums Kopējais augstums |
331±2 mm (13,03 collas) 172±2 mm (6,77 collas) 216±2 mm (8,50 collas) 222±2 mm (8,74 collas) |
||||
|
Svars |
Apm. 31 kg ±3 procenti (68,32 mārciņas) |
|||||
|
Standarta terminālis |
B3 (skrūvju un uzgriežņu spaile) Skrūves veids: M6 |
|||||
|
|

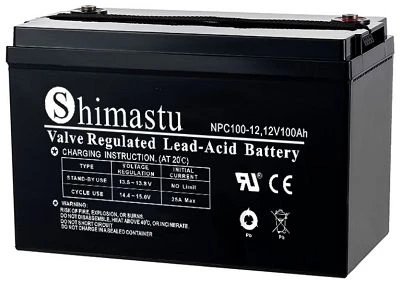

Shimastu NPC sērijas dziļā cikla akumulatori ir dziļa cikla akumulatori, kas paredzēti regulārai dziļai izlādei, izmantojot lielāko daļu no tā jaudas, un tas ir visizplatītākais akumulators, ko izmanto saules enerģijas ārpus tīkla un hibrīda enerģijas uzglabāšanai, kā arī daudzām citām lietojumprogrammām. |
|||||
|
ELEKTRISKĀ SPECIFIKĀCIJA |
||||||
|
Raksturlielumi |

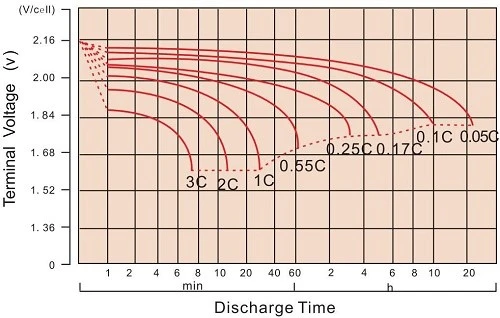

Izlādes līknes 25 grādos (77 °F) |
|||||
|
Jauda |
10 stundu tarifs (10A) 5 stundu tarifs (17A) 3 stundu tarifs (25A) 1 stunda (55A) |
100Ah 85Ah 75Ah 55Ah |
|
|||
|
Ietekmēta jauda pēc temperatūras |
40 grādi (1040F) 25 grādi (770F) 0 grāds (320F) |
102 procenti 100 procenti 85 procenti |
||||
|
Maksimālā izlādes strāva |
1000A (5 sek) |
|||||
|
Īsslēguma strāva |
2150A |
|||||
|
Iekšējā pretestība |
Pilnībā uzlādēts akumulators (25 grādi, 770F) 6.8mΩ |
|||||
|
Izstrādāta dzīve |
Lielāks vai vienāds ar 700 cikliem pie 50 procentiem DOD (25 grādi) |
|||||
|
Pastāvīgs spriegums Uzlādē |
Cikls |
Sākotnējā uzlādes strāva mazāka par 25A Spriegums 14,1–14,4 V pie 25 grādiem (770F ) Temperatūras koeficients –30mV/grāds |
||||
|
Stāvēt |
Nav ierobežojumu sākotnējās uzlādes strāvai Spriegums 13,5–13,8 V pie 25 grādiem (770F ) Temperatūras koeficients –20mV/grāds |
|||||
|
PASTĀVĪGAS Strāvas IZLĀDES NOVĒRTĒJUMS A@25 grādi |
|||||||||
|
FV/TIME |
10 MIN |
15 MIN |
30 MIN |
1 HR |
3 HR |
5HR |
8HR |
10 HR |
20 HR |
|
1.60V |
240.4 |
181.0 |
108.1 |
62.0 |
28.3 |
18.9 |
12.7 |
10.6 |
5.51 |
|
1.65V |
218.9 |
173.0 |
103.9 |
59.7 |
27.4 |
18.4 |
12.5 |
10.4 |
5.44 |
|
1.70V |
198.9 |
162.1 |
99.5 |
57.4 |
26.7 |
17.9 |
12.4 |
10.3 |
5.36 |
|
1.75V |
181.7 |
150.8 |
94.7 |
55.0 |
25.8 |
17.5 |
12.2 |
10.1 |
5.30 |
|
1.80V |
165.0 |
139.2 |
90.6 |
53.0 |
25.0 |
17.0 |
12.0 |
10.0 |
5.25 |
|
PASTĀVĪGAS JAUDAS IZLĀDES NOVĒRTĒJUMS VATTS UZ ŠŪNU @ 25 grādi |
|||||||||
|
FV/TIME |
10 MIN |
15 MIN |
30 MIN |
1 HR |
3 HR |
5HR |
8HR |
10 HR |
20 HR |
|
1.60V |
397.7 |
316.5 |
196.4 |
116.6 |
54.0 |
36.6 |
25.0 |
20.9 |
10.8 |
|
1.65V |
379.4 |
307.0 |
190.8 |
112.8 |
52.6 |
35.6 |
24.6 |
20.6 |
10.7 |
|
1.70V |
351.0 |
291.8 |
184.4 |
109.1 |
51.3 |
34.8 |
24.2 |
20.3 |
10.6 |
|
1.75V |
326.3 |
275.5 |
177.3 |
105.2 |
50.1 |
34.0 |
23.9 |
20.0 |
10.5 |
|
1.80V |
301.5 |
258.0 |
171.4 |
102.0 |
48.5 |
33.2 |
23.7 |
19.7 |
10.4 |
